Yangınla Mücadele Mevzuatı ve TSEN 12845+A2 & NFPA20 Karşılaştırması
Yazan: Halil Kızılhan, Yüksek Makine Mühendisi / Pazarlama Müdürü, ALP Pompa Teknolojileri A.Ş. (ETNA), halil@etna.com.tr
Özet
Yangınla mücadele, günümüzde bina tekniğinin temel ve ayrılmaz bir parçası haline gelmiştir. Düzenlenen yönetmelik ve standartlar ile can ve mal güvenliğini maksimum seviyede korumak birincil hedeftir. Bu hususta mevzuat birlikteliğini hedeflediğimiz Avrupa normları, ülkemiz için de referans niteliği taşımaktadır.
Ülkemizde yangınla mücadele konusundaki mevzuat incelendiğinde;
- Bakanlar Kurulunun 2015/7401 sayılı kararı ile Resmi Gazete’de 9/07/2015 günü yayımlanarak revizyonu gerçekleştirilen “Binaların Yangın Korunması Hakkında Yönetmelik”
- Temmuz 2012 tarihinde son güncellemesi yapılan “TS EN 12845 + A2; Sabit Yangın Söndürme Sistemleri, Otomatik Püskürtme Sistemleri-Tasarım, Kurulum ve Bakım“ isimli standart yangınla mücadele konusundaki yasal zeminin omurgasını oluşturmaktadır.
Bu çalışmamızda TSEN12845 + A2 standardının, yangın ve yangınla mücadeleye komple bir bakış açısı getirdiği, söz konusu standardın “sabit söndürme sistemini-yangın pompasını” detaylı bir şekilde tarif ettiği hususlarına değinilecek, “Binaların Yangından Korunması Hakkındaki Yönetmelik” ile yasal mevzuat yönünden şahıs ve tüzel kişiliklere yüklenen sorumluluklar, TSEN 12845 + A2 standardının muadil NFPA20 normu ile tasarımsal, hidrolik, elektriksel vb. yönlerden karşılaştırılacaktır.
1. Yangın Mevzuatı – “Binaların Yangından Korunması Hakkında Yönetmelik”
Bakanlar Kurulunun 27.11.2007 gün ve 2007/12937 sayılı kararı ile Resmi Gazete’nin 19.12.2007 gün ve 26735 sayılı sayısında yayımlanan “Binaların yangından Korunması Hakkında Yönetmelik’’ ve Bakanlar Kurulunun 09.07.2015 gün ve 2015/7014 sayılı kararı ile Resmi Gazete’nin 29411 sayılı sayısında yayımlanan “Binaların Yangından Korunması Hakkında Yönetmelikte Değişiklik Yapılmasına Dair Yönetmelik” hükümleri...
MADDE 1- (1) Bu Yönetmeliğin amacı; kamu kurum ve kuruluşları, özel kuruluşlar ve gerçek kişilerce kullanılan her türlü yapı, bina, tesis ve işletmenin, tasarımı, yapımı, işletimi, bakımı ve kullanımı safhalarında çıkabilecek yangınların en aza indirilmesini ve herhangi bir şekilde çıkabilecek yangının can ve mal kaybını en aza indirerek söndürülmesini sağlamak üzere, yangın öncesinde ve sırasında alınacak tedbirlerin, organizasyonun, eğitimin ve denetimin usul ve esaslarını belirlemektir.
MADDE 5- (1) Projeler, kanuni düzenlemeler yanında, yangına karşı güvenlik bakımından bu Yönetmelikte öngörülen şartlara uygun değil ise yapı ruhsatı verilmez. Yeni yapılan veya proje tadilatı ile kullanım amacı değiştirilen yapılarda bu Yönetmelikte öngörülen esaslara göre imalat yapılmadığının tespiti hâlinde, bu eksiklikler giderilinceye kadar binaya yapı kullanma izin belgesi veya çalışma ruhsatı verilmez.
(2) Tasarımcılar tarafından, bu Yönetmelikte hakkında yeterli hüküm bulunmayan hususlarda ve metro, marina, helikopter pisti, tünel, stadyum, havalimanı ve benzeri kullanım alanlarının yangından korunmasında Türk standartları, bu standartların olmaması halinde ise Avrupa standartları esas alınır. Türk veya Avrupa standartlarında düzenlenmeyen hususlarda, uluslararası geçerliliği kabul edilen standartlar da kullanılabilir.
MADDE 6- (1) Bu Yönetmelik hükümlerinin uygulanmasından;
a) Yapı ruhsatı vermeye yetkili idareler,
b) Yatırımcı kuruluşlar,
c) Yapı sahipleri,
ç) İşveren veya temsilcileri,
d) Tasarım ve uygulamada görevli mimar ve mühendisler ile uygulayıcı yükleniciler ve imalatçılar,
e) Yapı yapılmasında ve kullanımında görev alan müşavir, danışman, proje kontrol, yapı denetimi ve işletme yetkilileri, görevli, yetkili ve sorumludur.
(2) Yangın söndürme ve algılama, duyuru ve acil aydınlatma gibi aktif yangın güvenliksistemlerinin yeterli olmamasından; projenin eksik veya hatalı olması veya standartlara uygun olmaması halinde proje müellifleri ve yapımın eksik veya hatalı olması veya standartlara uygun olmaması halinde ise müteahhit veya yapımcı firma sorumludur. Sistemin uygun çalışmaması işletmeden kaynaklanıyor ise, işletmeci kuruluş doğrudan sorumlu olur. Yangın güvenlik sistemlerinin yaptırılmasının gerekli olduğu yapı sahibine yazılı olarak bildirildiği halde, yapı sahibi tarafından yaptırılmamış veya standartlara uygun yaptırılmamış ise, yapı sahibi sorumlu olur.
(3) Bu Yönetmelik hükümlerine uyulmaması sebebiyle meydana gelen yangın hasarlarından dolayı;
a) Yapı inşasında yer alan yapı sahipleri, işveren ve işveren temsilcileri,
b) Tasarımda, uygulamada ve denetimde görevli mimar ve mühendisler,
c) Yapı denetimi kuruluşları,
ç) Müteahhitler, imalatçılar ve danışmanları kusurlarına göre sorumludur.

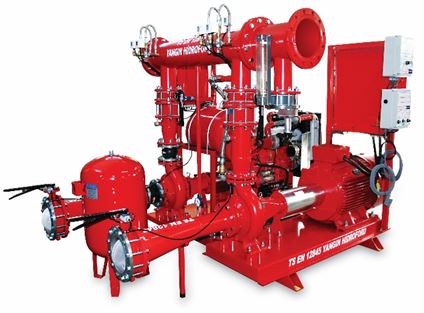

2. Türkiye Yangın Standardı “TSEN 12845 + A2”
TS EN 12845 + A2 (2012) standardı; EN 12845 + A2 (2009) standardı ile birebir aynı olup, Avrupa Standardizasyon Komitesi’nin (CEN) izniyle Türk Standartları Enstitüsünce oluşturulmuş “Türk Yangın Standardı”dır. Bu standardın oluşum sürecinde; CEN tarafından kabul edilen EN 12845 + A2 (2009) standardı esas alınmış olup, TSE Mühendislik Hizmetleri İhtisas Grubu’nca hazırlanmış ve TSE Teknik Kurulu’nun 19 Temmuz 2012 tarihli toplantısında “Türk Standardı” olarak kabul edilerek yayımına karar verilmiştir.
Standart ekleri ile birlikte 20 bölümden oluşmakta olup, 10. Bölüm yangın pompasını tarif etmektedir. 10. Bölüm incelendiğinde;
3. TSEN 12845’e Göre Yangın Pompası Hidrolik Performans Özellikleri Nasıl Olmalıdır?
TSEN 12845’ e göre yangın pompası, kararlı bir H(Q) eğrisine sahip olmalıdır.
Kapalı Vana Değeri: Pompanın kapalı vana değeri (Sıfır debide pompanın verebileceği maksimum basınç), anma değerinin %125’ ini geçmemelidir.
Anma Değeri: Talep edilen debi-basınç değerinin pompa hidrolik eğrisi üzerindeki kesiştiği nokta.
Maksimum Yük: Pompa gerektiğinde anma debisinin %140’ı kapasite çalışabilmelidir. Yangın pompası; anma değerinin %140 kapasitesinde çalışırken, basınç en fazla anma değerinin %70 mertebelerine kadar düşmelidir.

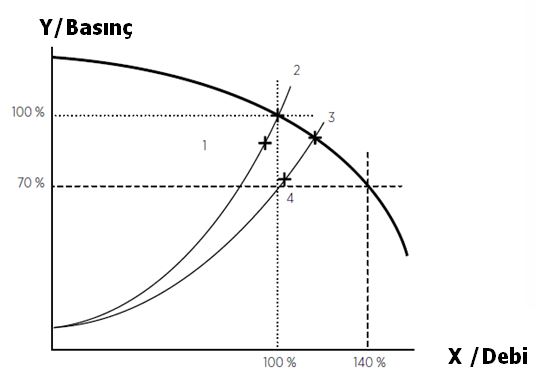

1. alan en istenilmeyen alan, 2. alan tasarımlanan pompa akışı, 3. alan istenen en büyük akış, 4. alan en çok istenilen alan olarak tanımlanmaktadır.

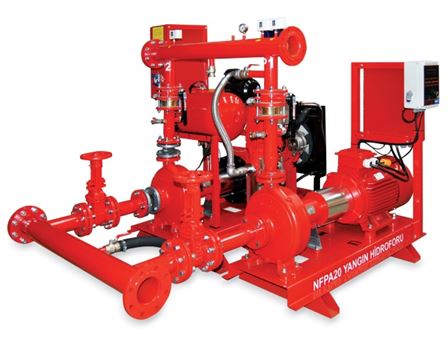

4. NFPA20 Nedir?
Amerikan Yangınla Mücadele Derneğinin (American Fire Protection Agency), yangın pompasını tarif eden 20 numaralı standardıdır.
NFPA20: Standart for the installation of Stationary pumps for fire protection
5. NFPA20’ye Göre Yangın Pompası Hidrolik Performans Özellikleri Nasıl Olmalıdır?
Kapalı Vana Değeri: Pompanın kapalı vana değeri (Sıfır debide pompanın verebileceği maksimum basınç), anma değerinin %140’ını geçmemelidir.
Anma Değeri: Talep edilen debi-basınç değerinin pompa hidrolik eğrisi üzerindeki kesiştiği nokta.

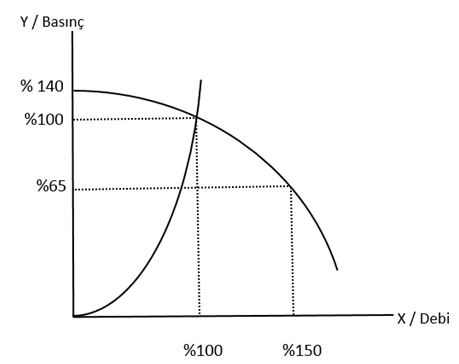

Maksimum Yük: Pompa gerektiğinde anma debisinin %150’ı kapasite çalışabilmelidir. Yangın pompası; anma değerinin %150 kapasitesinde çalışırken, basınç en fazla anma değerinin %65 mertebelerine kadar düşmelidir.
TSEN 12845 & NFPA20 Karşılaştırma Tablosu
MALZEME ÖZELLİKLERİ |
ÖZELLİKLER |
TS EN 12845 |
NFPA 20 |
NOTLAR |
POMPA GÖVDESİ |
Arkadan Emişli Geri Çekmeli Tip (Back Pull Out) |
Ayrılabilir Gövdeli veya Arkadan Emişli Tip |
|
|
POMPA GÖVDE MALZEMESİ |
GG25, GGG40 veya AISI 304 |
GG25 veya GGG40 |
|
|
ÇARK |
GG25, AISI304 veya Bronz |
Bronz veya AISI 304 |
|
|
POMPA MİLİ |
AISI 316 |
AISI 316 |
|
|
SIZDIRMAZLIK |
Mekanik Salmastra veya Yumuşak Salmastra (5 Sıra) |
Yumuşak Salmastra (5 Sıra) |
|
|
YATAKLAMA |
Rulmanlı Yatak |
Gres Yağlamalı Rulmanlı Yatak |
|
|
KAPLİN BAĞLANTISI |
Spacer Kaplin (Ara parçalı kaplin) pompanın çark, difüzör ve salmastra gibi parçalarını sökmeden müdahale kolaylığı sağlar. |
Bağlama Kaplin |
|
|
PERFORMANS ÖZELLİKLERİ |
KAPALI VANA BASINCI |
Anma basıncının %125’i olmalıdır. |
Anma basıncının %140’ından fazla olmamalıdır. |
|
MAKSİMUM YÜK |
Debi değeri %140’ a çıktığında basınç %70’ in altına düşmemelidir. |
% 150 debide minimum basınç, anma basıncının %65’inden küçük olmamalıdır. |
Her iki normda da benzer hidrolik eğri tarif edilmektedir. |
|
YEDEKLEME |
İki pompalı sistemlerde, pompaların her biri belirlenen debileri ve basınçları tek başına sağlayabilmelidir. Üç pompanın bulunduğu yerlerde, her bir pompa başlangıçta verilen debinin asgari %50’sini sağlamaktadır. |
Belirli sınırlama bulunmaktadır. |
Pompaların %100 yedekli olması yangın güvenliği açısından kaçınılmazdır. |
|
KAÇAK GİDERME POMPASI |
Belirli sınırlama bulunmamaktadır. Tercihe bağlı olarak kullanılabilir. |
En az 1 gpm kapasitede veya izin verilebilir bir kaçağı 10 dk içerisinde |
|
|
SU AKIŞ HIZI |
Pozitif Emişte Akış Hızı 1,8m/s, negatif emişte ise 1,5 m/s’den büyük olmamalıdır. |
Anma debisinde su akış hızı 3 m/s’den fazla olmamalıdır. |
Kollektörlerdeki tasarım hızının düşük alınması, sürtünme |
|
POMPANIN ÇALIŞTIRILMASI |
Şehir şebekesindeki basınç 0,8 P’den (P; Kapalı Vana Koşulundaki Basınç) az olmayan bir değere düştüğünde, ilk pompa seti otomatik olarak çalışmaya başlamalıdır. İki pompalı bir set ise, ikinci pompa basıncın 0,6 P’den az olmayan bir değere düşmesinden önce çalışmalıdır. Pompa bir kez çalışmaya başlayınca, elle durduruluncaya kadar çalışmaya |
Belirli sınırlama bulunmaktadır.
|
|
|
|
TSEN 12845 & NFPA20 Karşılaştırma Tablosu
YARDIMCI EKİPMANLAR |
ÖZELLİKLER |
TS EN 12845 |
NFPA 20 |
NOTLAR |
OTOMATİK HAVA TAHLİYE VANASI |
VAR |
VAR |
|
|
DEBİMETRE |
VAR |
VAR |
|
|
MANOMETRE |
VAR |
VAR |
|
|
ANA TAHLİYE VANASI |
YOK |
VAR |
|
|
ÇALIŞTIRMA TANKI |
VAR (Negatif emiş yaptırılacak sistemlerde pompa sayısı kadar kullanılır. DT’de 100 lt ST ve YT’de 500 lt olmalıdır. Tankların içerisindeki su seviyesi 2/3’e düştüğünde pompalar otomatik devreye girer.) |
YOK |
Çalıştırma tankı kullanmak kaydıyla, negatif koddan emiş yapan pompanın susuz çalışmasının önüne geçilir. TS EN 12845 bu tarz bir uygulamaya olanak tanımaktadır. NFPA 20'de ise norm pompalar ile negatif koddan emişe yönelik bir uygulama bulunmamaktadır. |
|
ELEKTRİK KUMANDA PANOSU |
VAR (Her pompa için ayrı) |
VAR (Her pompa için ayrı) |
|
|
YÜKSELEN MİLLİ VANA |
YOK (Kelebek vana mevcut, opsiyonel 12V DC uzaktan izleme panosu mevcuttur.) |
VAR (Emme ve basma hattında ayrı ayrı olmalıdır.) |
|
|
RELLEF VANA |
YOK (Gövde soğutma, ana tankla geri dönüşlü sirkülasyon borusu ile yapılmaktadır) |
VAR (Gövde soğutma için kullanılır.) |
|
|
EKSANTRİK EMİŞ KİTİ |
VAR (Pompa emiş çapı negatif emişte DN80’den, pozitif emişte ise DN 65’den küçük olamaz. Bunun için pompanın emme kısmı en az iki çap uzunluğunda, bir doğru veya konik boruya bağlanmalıdır. Konik boru, yatay başlık kısmı ve 20° yi geçmeyen azami daldırma açısına sahip olmalıdır. Vanalar pompa girişine doğrudan değil bu emiş kitine takılmalıdır.) |
YOK |
Eksantrik emiş kiti kullanımı; pompaya yönelen suyun laminer akımda akmasını, hava v.b. akışı bozan unsurların pompaya ulaşmamasını, öngörülenden bir çap büyük çapa geçilmesi nedeniyle de akış hızının düşürülmesini ve sürtünme kayıplarının azaltılmasını sağlar. TS EN 12845 eksantrik emiş kiti kullanımı ile pompa emiş hattı için çok önemli bir avantaj sağlamaktadır. |
|
EMİŞ KOLLEKTÖRÜ |
YOK (Pozitif emişte tavsiye edilmez, negatif emişte ise kesinlikle kullanılmaz. Pompalar ayrı ayrı emiş yapar.) |
VAR |
|
|
BASMA KOLLEKTÖRÜ |
VAR ( 1,3 m/s Pozitif, 1,5 m/s negatif yüke göre hesaplanmıştır. Sürtünme kayıpları minimize edildiğinden yükselen milli vana kullanılmasına gerek yoktur) |
VAR |
|
|
HER POMPA İÇİN PANO |
VAR |
VAR |
|
|
KİLİTLİ PANO |
VAR |
VAR |
|
|
BASINÇ ANAHTARI |
Pano Dışında Kilitli |
Pano İçerisinde Kilitli |
|
|
FAZ HATA BİLDİRİMİ |
VAR |
VAR |
|
|
FAZ SIRA HATASI BİLDİRİMİ |
VAR |
VAR |
|
|
KUMANDA FAZ HATASI BİLDİRİMİ |
VAR |
VAR |
|
|
MANUEL, YARI OTOMATİK VE TAM OTOMATİK ÇALIŞMA |
VAR |
VAR |
|
|
OTOMATİK DURDURMA |
VAR |
YOK |
|
|
MANUEL DURDURMA DÜĞMESİ |
Pano Üzerinde Kilitli |
Pano Üzerinde Ulaşılabilir |
|
|
AYRI ALARM PANOSU |
VAR |
VAR |
|
|
SESLİ ALARM |
VAR |
VAR |
|
|
IŞIKLI ALARM |
VAR |
VAR |
|
|
OTOMATİK TEST PROGRAMI |
VAR (TS EN 12845 sprinker sistemlerinde uygulanmaz. Kullanıcı tarafından manuel yapılır.) |
VAR |
|
6. Sonuç
Gerek kentsel dönüşüm çabaları gerekse de yeni konut&ofis, AVM vb. ticari mekân talebinin canlı olduğu ülkemizde inşaat sektörü, lokomotif sektörlerden biri olup hızla gelişmektedir. Sektördeki bu hareketlilik bir noktada, bina bileşenlerine yönelik normların güncellenmesini, standartların tarif edilmesi zorunlu kılmaktadır. Bina mekaniğinin en önemli bileşenlerden biri “yangın güvenliği” olup, bu alanda Avrupa Birliği ile mevzuat uyumluluğunu sağlamak yönündeki irade doğrultusunda, Avrupa’nın yangın standardı olan EN12845 aynen baz alınarak TSEN12845+A2 adlı yangın standardımız oluşturulmuştur.
Bu çalışmamızda TSEN12845+A2 ile muadil NFPA20 normu teknik kriterler (hidrolik performans, malzeme özellikleri, elektriksel özellikler vb.) baz alınarak karşılaştırılmıştır. Teknik karşılaştırma sonucunda; özellikle hidrolik performans yönünden TSEN12845’in daha avantajlı olduğu, diğer özelliklerde ise her iki standardın aynı özelliklere sahip olduğu görülmektedir.
Kaynaklar
- NFPA20, Standart for The İnstallation of Stationary Pumps for Fire Protection, 2013 Edition.
- TSEN12845+A2, Sabit Yangın Söndürme Sistemleri-Otomatik Püskürtme Sistemleri-Tasarım, Kurulum ve Bakım, Temmuz 2012.
- Binaların Yangından Korunması Hakkında Yönetmelik, Temmuz 2015.
